Fase 01 · Can-Sat
En esta sección encontrarás los modelos 3D que hemos desarrollado para el proyecto CanSat. Estos diseños nos han permitido visualizar y mejorar la estructura y funcionalidad de nuestro satélite en miniatura. Cada modelo representa una etapa clave en nuestro proceso de diseño y experimentación.
Fase 02 · Diseño

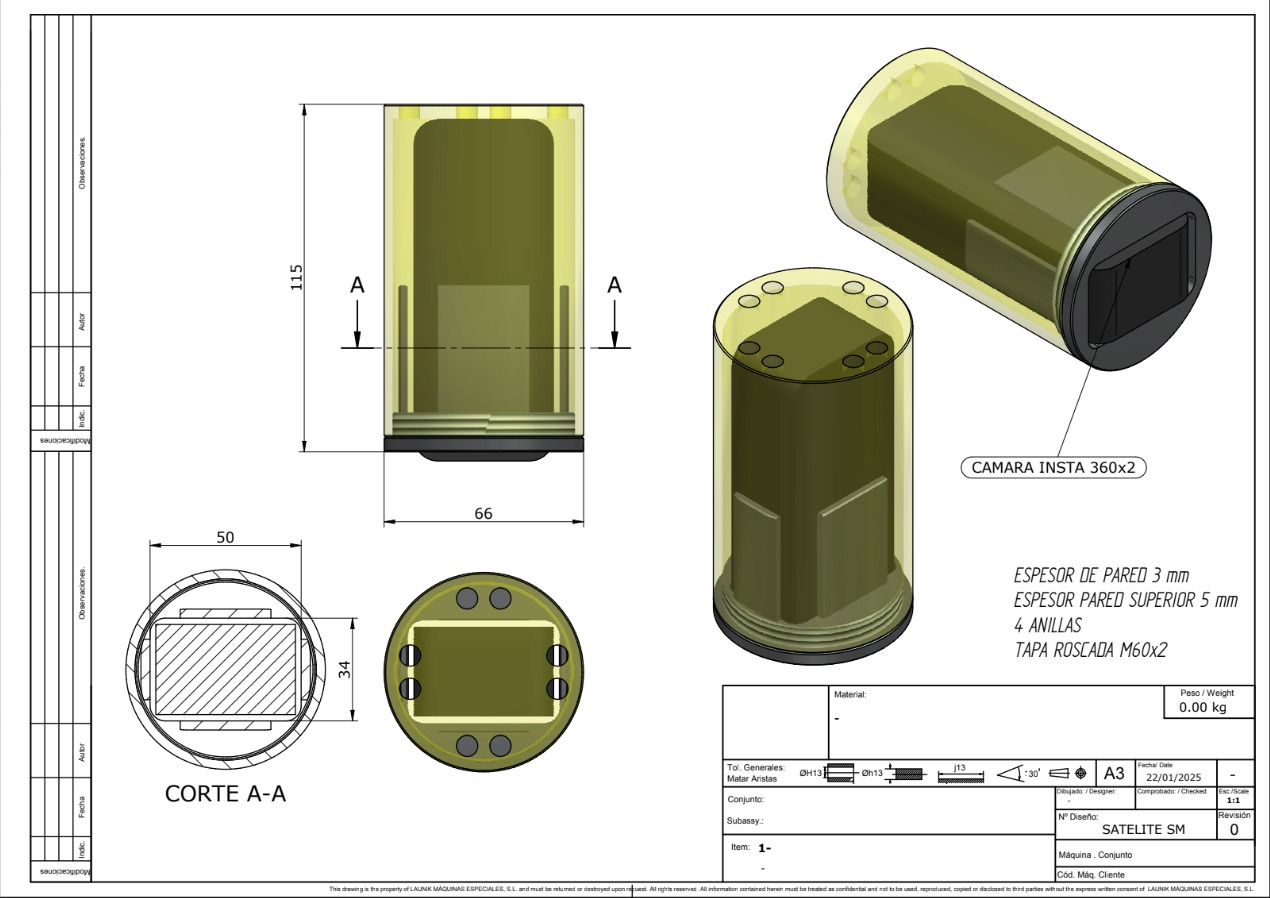

Prototipo 01
Nuestro primer diseño incorporaba unos raíles para la cámara 3D, pero los grosores no estaban bien ajustados, lo que dificultaba la colocación de los componentes. Este modelo nos permitió identificar los primeros ajustes necesarios para mejorar la integración de la electrónica.
Prototipo 02
Redujimos los grosores y añadimos una silueta en la parte superior para que la cámara encajara mejor con el metacrilato. Con estas mejoras, logramos un diseño más compacto y funcional, facilitando el montaje.

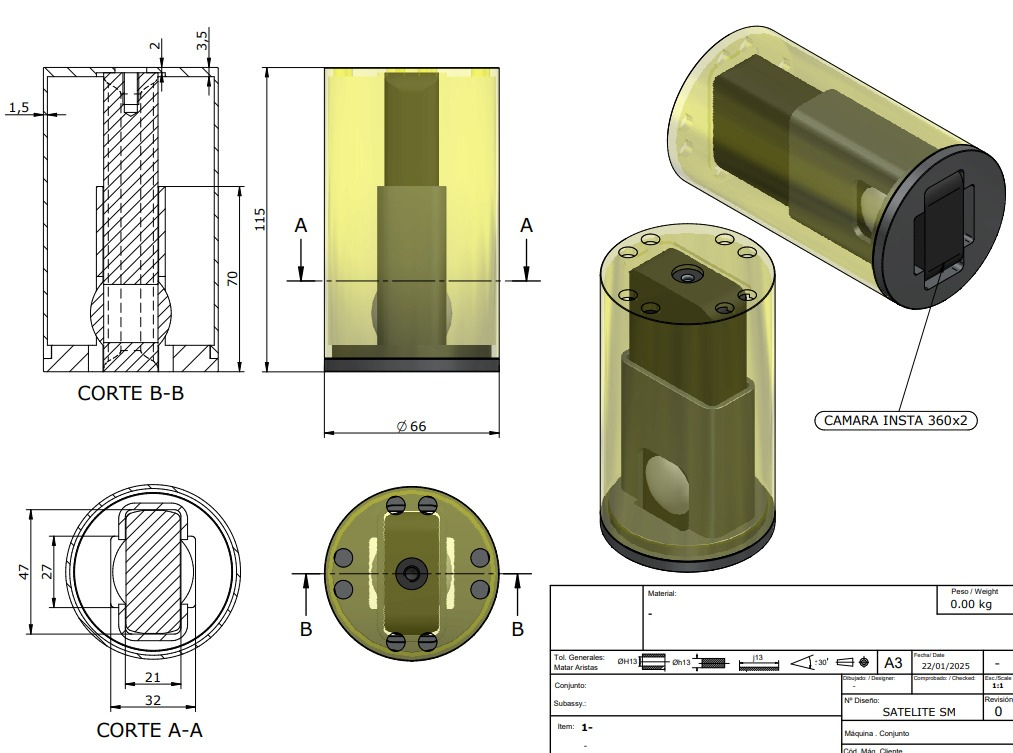

Prototipo 03
Eliminamos el metacrilato y rediseñamos el raíl para optimizar el espacio disponible. Ahora, la cámara se puede extraer con mayor facilidad, mejorando la accesibilidad y la eficiencia del sistema.
Fase 03 · Telecomunicaciones

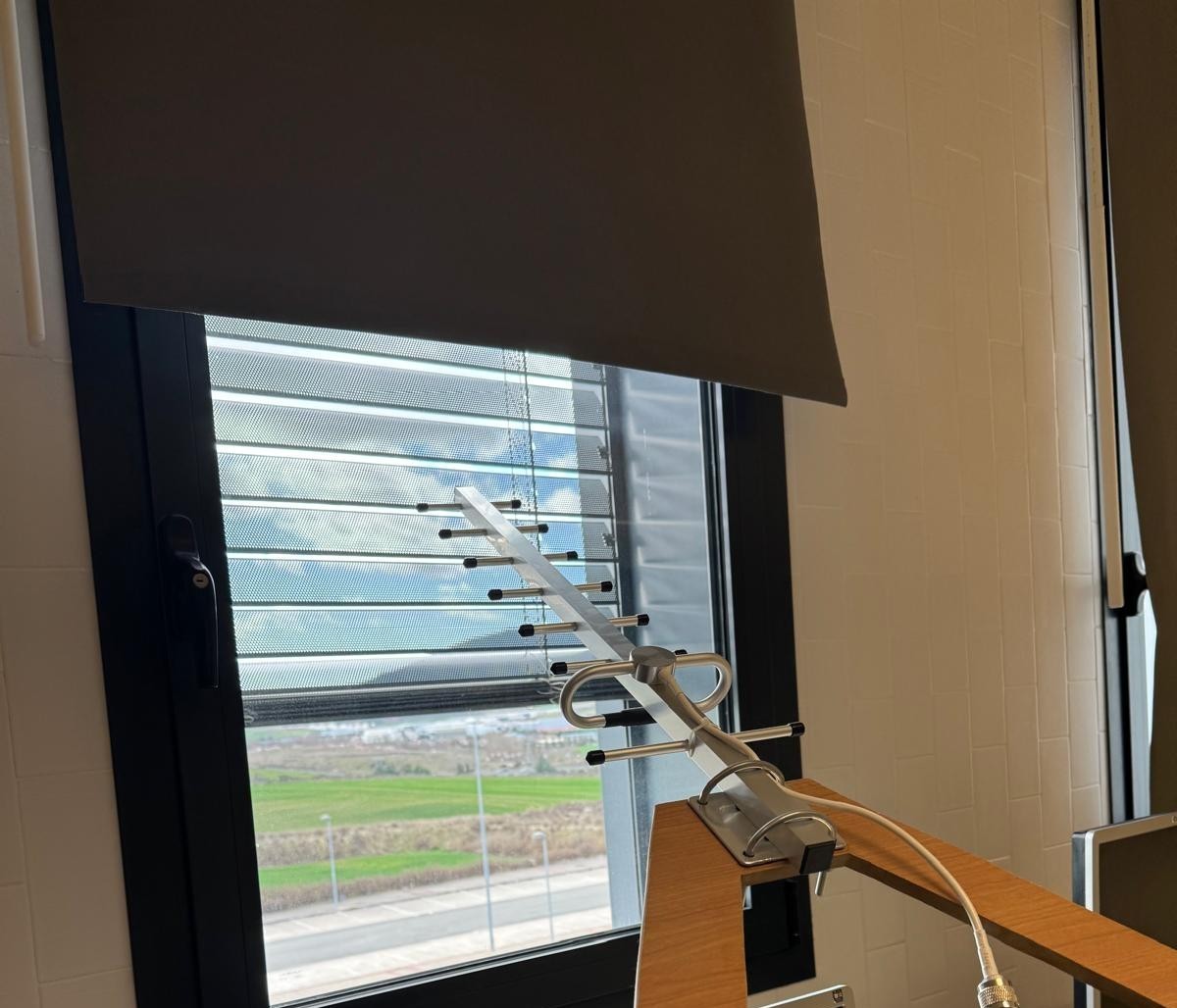

Nuestra antena Yagi-Uda está diseñada para trabajar en la misma banda de frecuencia que nuestro sistema de telemetría, proporcionando una alta ganancia y una marcada directividad hacia la zona de vuelo del CanSat. Al concentrar la energía radiada en un lóbulo principal estrecho, mejora significativamente la relación señal-ruido (SNR) en comparación con una antena omnidireccional.
Esto se traduce en un mayor alcance efectivo y en una recepción más estable de los datos transmitidos mediante LoRa. Además, su patrón direccional nos permite estimar la dirección de llegada de la señal, pudiendo emplearse como sistema de apoyo para la localización del CanSat en caso de pérdida de señal GPS.
Fase 04 · Documentación
El PDR es una revisión técnica en la que se evalúa si el diseño preliminar de un proyecto cumple los requisitos establecidos y es viable antes de pasar a fases más avanzadas. En esta etapa se analizan la arquitectura del sistema, los riesgos y las soluciones propuestas para asegurar que el desarrollo va por buen camino.

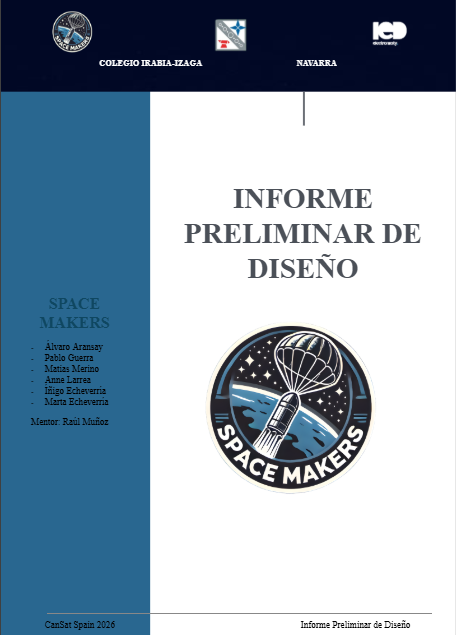

Informe PDR Space Makers
